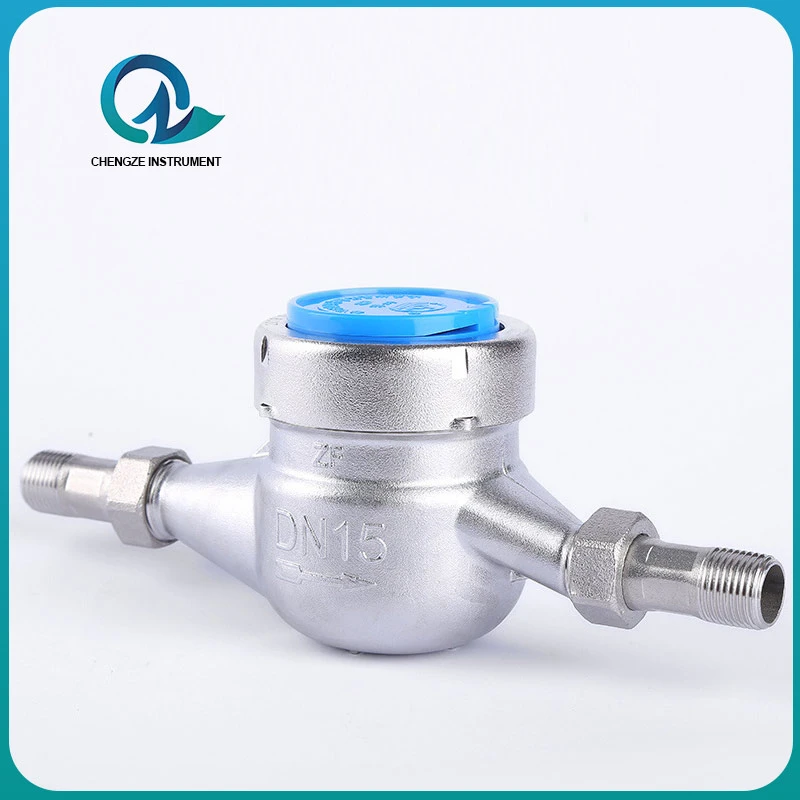

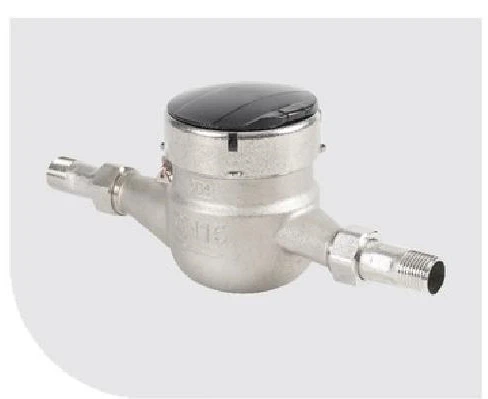

Meteran Air Putar Seri CZ5501 LXS-15-50
Model: CZ5501
Penggunaan Produk
Instrumen Chengzemengkhususkan diri dalam pembuatan Meter Air Stainless Steel Rotor Vane, memberikan solusi pengukuran aliran presisi untuk aplikasi perumahan dan komersial. Meter air kami dilengkapi-konstruksi baja tahan karat 304/316L berkualitas tinggi dengan teknologi baling-baling rotor canggih untuk menghasilkan pengukuran air yang akurat.
Fitur Utama
Pengukuran Presisi: Desain baling-baling rotor canggih memastikan akurasi tinggi pada laju aliran rendah, memenuhi standar internasional (ISO 4064)
Konstruksi Tahan Lama: Bodi baja tahan karat penuh memberikan ketahanan korosi yang sangat baik dan masa pakai yang lama
Rentang Aliran Lebar: Cocok untuk berbagai kondisi aliran dari laju aliran minimal hingga maksimum
Teknologi Cerdas: NB opsional-Kemampuan membaca jarak jauh IoT/LoRaWAN untuk pembacaan meter otomatis
Kehilangan Tekanan Rendah: Struktur internal yang dioptimalkan meminimalkan penurunan tekanan dan konsumsi energi
Berbagai Ukuran: Tersedia dalam konfigurasi DN15-DN50 untuk kebutuhan instalasi berbeda
Aplikasi
Meteran Air Stainless Steel Rotor Vane Instrumen Chengze banyak digunakan di bangunan tempat tinggal, properti komersial, sistem HVAC, jaringan distribusi air, dan proses industri. Sempurna untuk aplikasi pengukuran air dingin dan panas.
Sebagai produsen meteran air profesional, Chengze Instrument menawarkan dukungan teknis yang komprehensif, panduan pemasangan, dan layanan-penjualan yang andal. Hubungi kami hari ini untuk spesifikasi detail dan harga kompetitif
Kondisi Layanan
Tingkat suhu: air dingin 30 derajat, air panas dapat disesuaikan 0-90 derajat
Peringkat tekanan: MAP10
Peringkat kehilangan tekanan: AP63
Tingkat sensitivitas aliran hulu: U10
Tingkat sensitivitas aliran hilir: D5
Margin Kesalahan
A) Kesalahan maksimum yang diperbolehkan pada zona rendah (Q1WQ
B) Area tinggi (Q1wQwQ1) Kesalahan maksimum yang diperbolehkan adalah ±2%

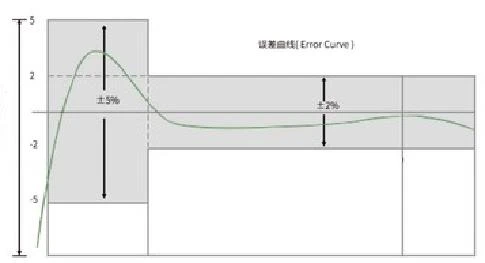

Kurva Kesalahan Aliran

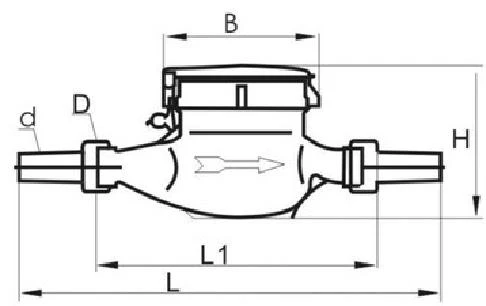

Gambar Dimensi Garis Besar
Dimensi Dan Berat Meteran Air Horisontal
|
Kaliber nominal |
Panjang (mm) |
Lebar (mm) |
Ketinggian (mm) |
Hubungkan utasnya |
Berat |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Rentang Aliran Meter Air Horisontal
|
Diameter nominal (mm) |
Kelas akurasi |
Aliran kelebihan beban Q₄ |
Aliran umum Q₃ |
Aliran batas Q₂ |
Aliran minimum Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
tingkat 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
tingkat 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
tingkat 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
tingkat 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
tingkat 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
tingkat 2 |
31.25 |
25.00 |
0.400 |
0.250 |
